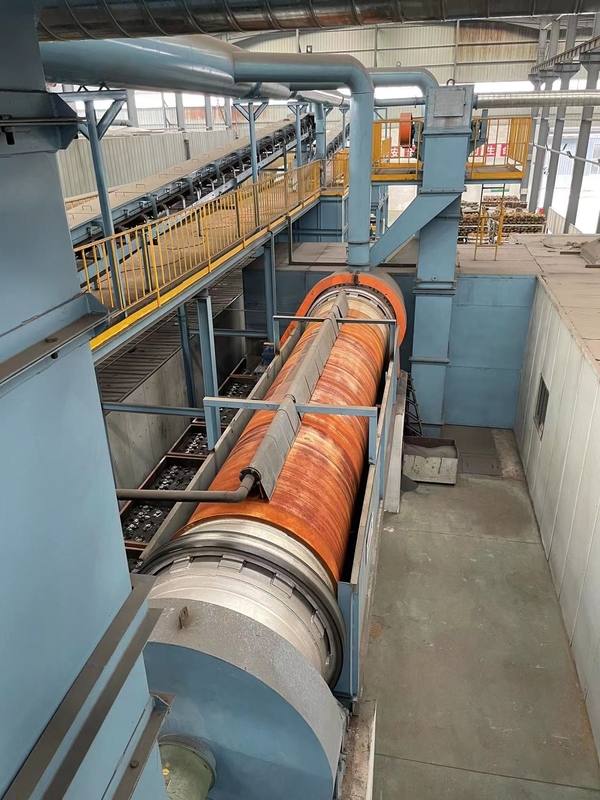

Linea di stampaggio per colata in staffa automatica ad alta pressione

Linea Di Formatura Automatica A Pressione Statica Di Sabbia Verde

Dettagli del prodotto:

La tecnica di stampaggio a pressione statica si riferisce al flusso d'aria con tecnologia di compattazione idraulica a compressione muti-pistone, in base alla difficoltà di compattazione, può scegliere solo la compattazione idraulica multi-pistone o il flusso d'aria e la compattazione idraulica multi-pistone suqeeze.

La pressione statica presenta i seguenti vantaggi.

capacità 1.High per la sabbia della compattazione, rigida estampo denso, adatto alla fabbricazione di fusioni complesse.

2. Stabilità dimensionale e migliore rugosità superficiale.

3. Alta efficienza di stampaggio.

4.Piastra stampo ad alto tasso di utilizzo.

5. Buone condizioni di lavoro e risparmio di manodopera,

La pressa automatica a pressione statica che si separa orizzontalmente è uno dei prodotti principali con diritti di proprietà intellettuale indipendenti di Weifang Kailong.È adatto per la produzione di blocco cilindri del motore, guscio del volano, tamburo del freno, mozzo della ruota e altre fusioni in ghisa grigia, ghisa sferoidale e acciaio adatte alle dimensioni della sabbiera.

L'intera linea ha più di 30 set di macchinari, controllo elettrico, attrezzature idrauliche e sabbiera, pallett car.Include la caduta della sabbia, la divisione della scatola, la pulizia della superficie della scatola e della cavità interna, la modellazione, la tornitura, la fresatura del cancello, la fresatura del foro del gas, la chiusura della scatola, il serraggio del gancio della scatola, il raffreddamento della fusione e altri processi.La linea di stampaggio è divisa in caduta di sabbia, modellazione, impostazione del nucleo, colata, raffreddamento di cinque sezioni.E ha manuale, singola macchina automatica, automatica, senza stampaggio, senza sabbia, senza sabbia, senza soffiaggio, sabbia soffiante + compattazione soffiante, selezione del canale di raffreddamento e altri sistemi di lavoro

Design unico della pressa multiram
Per una facile manutenzione e libero accesso al flusso d'aria dei cilindri idraulici, le macchine per lo stampaggio a sabbia verde utilizzano un design unico della testa di compressione multi-ram, fissando i cilindri idraulici a una spessa piastra in acciaio lavorato.In caso di necessaria manutenzione, la saldatura standard può riparare questa piastra di base in acciaio;e i cilindri possono essere scambiati facilmente e individualmente.

A. Processo della macchina per lo stampaggio

1. Il pallone vuoto è indicizzato nella stazione di formatura della macchina di stampaggio
2. I rinforzi del modello ruotano o si spostano
3. Il cilindro di sollevamento si solleva e la cassaforma, la sabbiera e il telaio pre-sabbia si sollevano
4. Aggiunta quantitativa di sabbia
5. Spostare il secchio di sabbia mentre si spostano i multi-contatti e pulire la superficie superiore del telaio di pre-sabbiatura
6. Il cilindro di sollevamento risale fino in cima
7. Precompattazione e compattazione dell'aria
8. Il cilindro di sollevamento cade durante lo stiro


B. Macchina di fatturato

1. Macchina ribaltatrice nella sezione di stampaggio
Ruota la sabbiera di 180 gradi per fare in modo che il giunto dello stampo sia rivolto verso l'alto

2. Macchina ribaltatrice nella sezione di impostazione dell'anima
Ruotare la sabbiera di 180 gradi prima di chiudere il pallonemacchina

Consiste in

Carrelli a rulli regolabili con rulli pesanti e temprati che scorrono su cuscinetti a sfera

C. Dispositivo di perforazione Downgate

Utilizzato per fresare il cancello o il montante nel punto specificato nella cimasa


Consiste in

1. Motore idraulico o motore per la rotazione
2. Riduttore del servomotore e azionamento del servocontrollore, ingranaggio e azionamento a cremagliera per la direzione X/Y
3. Meccanismo di guida in linea retta
4. Strumento sostituibile in metallo ad alta durezza
5. Portautensili da taglio
6. Cilindro di sollevamento idraulico
7. Sistema di valvole e sistema di controllo elettrico

D. Dispositivo di perforazione del venthole

Utilizzato per praticare fori nello stampo in sabbia dopo la compattazione

Consiste in

1. Motore idraulico o motore per la rotazione
2. Riduttore del servomotore e azionamento del servocontrollore, ingranaggio e azionamento a cremagliera per la direzione X/Y
3. Meccanismo di guida in linea retta
4. Strumento sostituibile in metallo ad alta durezza
5. Portautensili da taglio
6. Cilindro di sollevamento idraulico
7. Sistema di valvole e sistema di controllo elettrico


E. Dispositivo di separazione dei palloni

Trasferire il pallone sul pallet per chiudere il pallone

Consiste in

1. Dispositivo di guida
2. Dispositivo di sollevamento
3. Dispositivo di posizionamento per il pallone
4. Dispositivo di chiusura pinza beuta
5. Sistema di valvole e sistema di controllo elettrico

F. Versatrice

Adatto per la produzione di getti in ghisa grigia e ghisa sferoidale nella linea di produzione di stampaggio (comprese le linee box e non box)

un.Cambio siviera: gru o carrello elevatore
b.Capacità di colata: 1000 kg-2500 kg
c.Velocità di versamento: 15-22 kg/sec

Consiste in

1. Borsa da colata a forma di ventaglio
2. Meccanismo di inclinazione del servo
3. Movimento longitudinale e orizzontale del veicolo e del sistema di cingoli
4. Sistema di controllo e funzionamento
5. Sistema sicuro
6. Gruppo cavi
7. Sistema di incubazione

G Sistema di auto e binari di trasferimento

Utilizzato per il trasporto di stampi in sabbia e pallet nella sezione di stampaggio e nella sezione di raffreddamento

Consiste in

1. Dispositivo di scorrimento ad ingranaggi e cremagliera azionato da motoriduttore con freno di stazionamento
2. Metropolitana leggera 22kg/m
3. Carro di transizione con 4 ruote girevoli, ruote di guida e acciaio quadro temprato
4. Dispositivo di limite per auto di trasferimento
5. Dispositivo idraulico di indexaggio e ammortizzamento comandato da valvola proporzionale
6. Catena di trascinamento
7. Sistema di valvole e sistema di controllo elettrico

H. Punzonatrice

Per fustellare lo stampo dalla staffa, operando dall'alto, progettato come dispositivo di estrazione

Consiste in

1. Dispositivo di sollevamento
2. Unità motrice di viaggio
3. Sollevamento beute e cilindro di punzonatura
4. Meccanismo di trasporto con rullo temprato
5. Quadro di supporto
6. Sistema di valvole e sistema di controllo elettrico

I. Separatrice per palloni

Per sollevare le staffe vuote dal carrello di trasferimento, separare il fronte e il trascinamento, posizionare il fronte e il trascinamento sul trasportatore a rulli e l'ulteriore trasporto attraverso la linea di formatura

Consiste in

1. Dispositivo di sollevamento
2. Dispositivo di guida
3. Dispositivo di posizionamento per pallone
4. Sbloccare il dispositivo
5. Sistema di valvole e sistema di controllo elettrico

G. Dispositivo pulizia pallet

Per pulire le superfici superiori dei pallet dai residui di sabbia di stampaggio

Consiste in

1. Quadro
2. Lama regolabile
3. Slitta di guida per rulliera pesante con cuscinetti a sfera
4. Spazzola piangente con raschiatore anteriore regolabile e in grado di oscillare su e giù

K. Dispositivo per la pulizia della parete interna

Raschiare la sabbia residua sulla parete interna della sabbiera per evitare che la sabbia cada durante lo stampaggio.

Consiste in

1. Quadro
2. Molla torsionale ROSTA dalla Svizzera.
3. Raschietto regolabile
4. Dispositivo di guida
5. Dispositivo di sollevamento
6. Sistema di valvole e sistema di controllo elettrico

I. Trasportatore a rulli, asta di indicizzazione, asta di ammortizzazione

Per trasportare il pallone uno per uno sulla pista di rotolamento, un passo della scatola di sabbia alla volta;Per fare in modo che una sabbiera si fermi lentamente per la costruzione Tampone di sabbia del tavolo a rulli

Consiste in

1. Sistema di alimentazione idraulica del cilindro dell'olio con pressione
2. Rullo di supporto e guida

M. Meccanismo di posizionamento

fissaggio del pallet alla fine della linea di trasporto colata

Consiste in

1. Piastra di base riposizionabile
2. Piatto rotante idraulico
3. Sistema di valvole
4. sistema di controllo elettrico

N. Impianto idraulico

Fornire l'alimentazione principale per il funzionamento della linea di stampaggio

Consiste in

1. Stazione idraulica
2. Valvola e blocco valvole
3. Serbatoio dell'olio
4. Sistema di controllo della temperatura dell'olio
5. Riscaldatore olio idraulico
6. Set completo di pannello di controllo della valvola

O. Sistema di controllo elettronico

Per il funzionamento automatico della linea di formatura e per la riparazione e la manutenzione del funzionamento manuale ad incastro e dell'operazione di installazione non ad incastro

1. PLC Siemens, con touch screen e rete Ethernet ecc
2. Interfaccia uomo-computer c
3. Piatto bilancia
4. Componenti elettrici a bassa tensione
5. Sistema di controllo PLC
6. Sistema di controllo remoto
