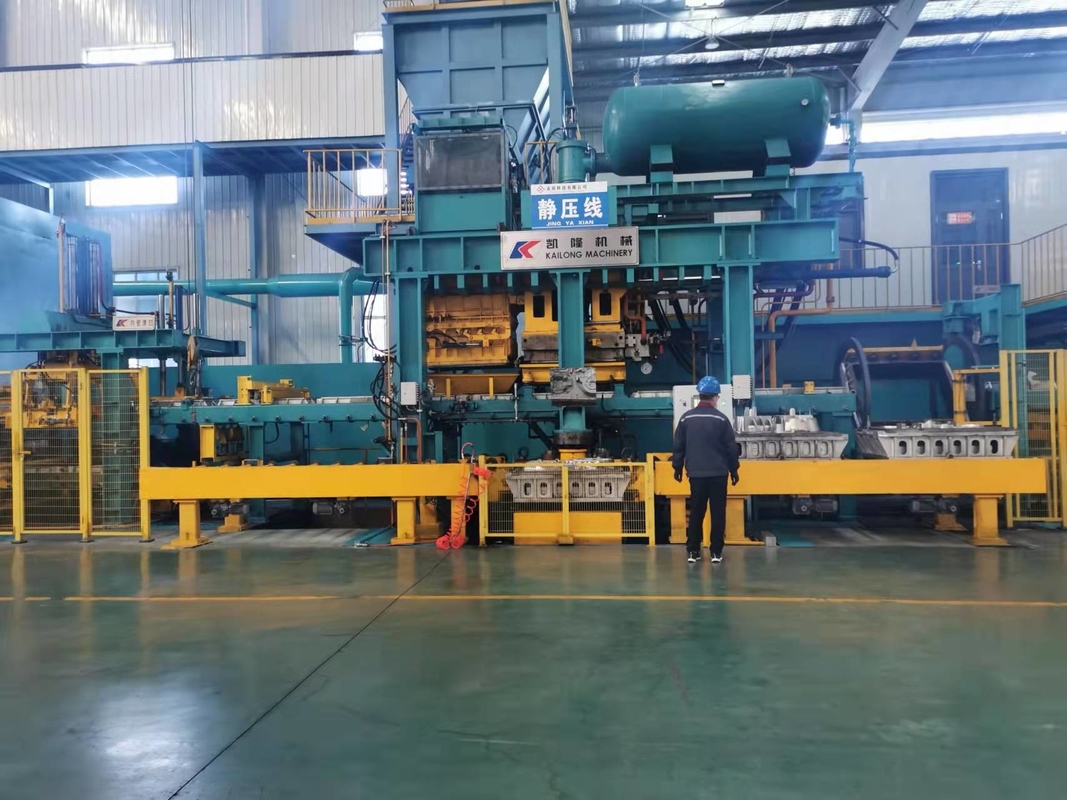

Linea di modanatura automatica orizzontalmente di separazione di pressione statica di sabbia verde

Linea di modanatura automatica orizzontalmente di separazione di pressione statica di sabbia verde

Dettagli del prodotto:

Il modanatura di pressione statica tecnico si riferisce al flusso d'aria con la tecnologia idraulica del consolidamento di compressione del muti-pistone, secondo la difficoltà del consolidamento, può scegliere soltanto il consolidamento a pistoni multipli idraulico di compressione o flusso d'aria ed il consolidamento a pistoni multipli idraulico del suqeeze.

La pressione statica presenta i vantaggi seguenti.

abilità 1.High per la muffa rigida e densa della sabbia di consolidamento, adatta fabbricare delle colate complesse.

stabilità 2.Dimensional e migliore rugosità di superficie.

efficienza 3.High del modanatura.

piatto 4.Mould con il tasso alto di utilizzazione.

condizione di lavoro 5.Good e risparmio di lavoro,

La fresatrice automatica di separazione di pressione statica è orizzontalmente uno dei prodotti principali con i diritti di proprietà intellettuale indepenent di Weifang Kailong. È adatto a produzione del blocco cilindri del motore, delle coperture del volano, del tamburo del freno, del hub di ruota e dell'altro ghisa grigio, del ferro duttile e delle colate d'acciaio adatti a dimensione del contenitore di sabbia.

L'intera linea ha più di 30 insiemi di macchine, di controllo elettrico, di impianti idraulici e del contenitore di sabbia, automobile pallent. Comprende la caduta della sabbia, scatola che spaccano, superficie della scatola e cavità interna che puliscono, modellare, girare, fresatura del portone, fresatura del foro del gas, scatola che si chiudono, gancio della scatola processi di raffreddamento ed altri fondere, che tighting. La linea di Mouldling è divisa nella caduta della sabbia, modellante, il centro che mette, versare, raffreddante cinque sezioni. E non ha la macchina manuale e singola automatica, automatica, modanatura, nessuna sabbia, nessuna sabbia, nessun salto, soffiando la sabbia + il consolidamento di salto, la selezione di canale di raffreddamento ed altri sistemi di lavoro

Progettazione unica della stampa del multiram
Per manutenzione facile e libero accesso alla sabbia di verde di compressione del flusso d'aria dei cilindri idraulici le fresatrici usano una progettazione unica della testa di compressione di multi-RAM, riparante i cilindri idraulici ad un piatto d'acciaio spesso e lavorato. Nel caso di manutenzione necessaria, la saldatura standard può riparare questo piatto d'acciaio di base; ed i cilindri possono essere facile scambiato ed individualmente.

A. Process della macchina di formatura

1. La boccetta vuota è indicizzata nella stazione di modellatura della macchina di formatura
2. I sostegnhi del modello girano o si muovono
3. Gli aumenti di sollevamento del cilindro e la cassaforma, il contenitore di sabbia e l'aumento della struttura della pre-sabbia
4. Aggiunta quantitativa della sabbia
5. Muova il secchio della sabbia fuori mentre muovono i multi-contatti dentro e pulisca la superficie superiore del telaio della pre-sabbia
6. Il cilindro di sollevamento risale per completare strettamente
7. Pre-comprimere e consolidamento dell'aria
8. Il cilindro di sollevamento cade mentre disegna


Macchina di B. Turnover

1. Macchina di volume d'affari nella sezione di modellatura
Giri il contenitore di sabbia da 180 gradi per fare modellano il rivestimento unito su

2. Macchina di volume d'affari nella sezione di regolazione del centro
Giri il contenitore di sabbia da 180 gradi prima della macchina di chiusura della boccetta

Consistere

Blocchetti regolabili del rullo con i rulli pesanti e induriti che corrono in cuscinetto a sfera

Dispositivo di C. Downgate Drilling

Utilizzato per la macinazione il portone o della colonna montante al punto specificato in per fare fronte


Consistere

1. Motore idraulico o motore per girare
2. Riduttore del servomotore e servo azionamento dell'azionamento, dell'ingranaggio e dello scaffale del regolatore per la direzione di X/Y
3. Linea retta meccanismo della guida
4. Alto strumento sostituibile del metallo di durezza
5. Portautensile di taglio
6. Cilindro dell'ascensore idraulico
7. Sistema della valvola e sistema di controllo elettrico

Dispositivo di perforazione di D. Venthole

Usato per i luoghi di perforazione nella forma di sabbia dopo consolidamento

Consistere

1. Motore idraulico o motore per girare
2. Riduttore del servomotore e servo azionamento dell'azionamento, dell'ingranaggio e dello scaffale del regolatore per la direzione di X/Y
3. Linea retta meccanismo della guida
4. Alto strumento sostituibile del metallo di durezza
5. Portautensile di taglio
6. Cilindro dell'ascensore idraulico
7. Sistema della valvola e sistema di controllo elettrico


Dispositivo di E. Flask Separating

Trasferisca la boccetta sul pallet per chiudere la boccetta

Consistere

1. Dispositivo di guida
2. Dispositivo di sollevamento
3. Dispositivo di posizionamento per la boccetta
4. Dispositivo di chiusura del morsetto della boccetta
5. Sistema della valvola e sistema di controllo elettrico

Macchina di F. Pouring

Adatto a produzione di ghisa grigio e delle colate duttili del ferro nella linea di produzione di modellatura (linee comprese della non scatola e di scatola)

a. Cambiamento della siviera: gru o carrello elevatore
b. Capacità fondente: 1000kg-2500kg
c. Tasso di versamento: 15-22kg/sec

Consistere

1. Borsa fondente a forma di ventaglio
2. Servo meccanismo di inclinazione
3. Movimento longitudinale ed orizzontale del sistema di pista e del veicolo
4. Sistema operativo di controllo e
5. Sistema sicuro
6. Unità del cavo
7. Sistema di incubazione

Automobile & sistema ferroviario di trasferimento di G

Utilizzato per trasporto della muffa della sabbia ed il pallet nella sezione di modellatura di raffreddamento e della sezione

Consistere

1. Ingranaggio e scaffale che eseguono dispositivo determinato dal riduttore del motore con il freno della tenuta
2. ferrovia leggera di 22kg/m
3. Automobile di transizione con 4 ruote di camminata, le ruote della guida e l'acciaio quadrato estiguuto
4. Dispositivo di limite per l'automobile di trasferimento
5. Indirizzamento idraulico e dispositivo di attenuazione controllato dalla valvola proporzionale
6. Catena di resistenza
7. Sistema della valvola e sistema di controllo elettrico

Macchina di H. Perforazione-fuori

A perforazione-fuori la muffa dalla boccetta, funzionante a partire dalla cima, progettata come dispositivo di spogliatura

Consistere

1. Dispositivo di sollevamento
2. Unità di azionamento di viaggio
3. Sollevamento della boccetta e cilindro della perforazione-fuori
4. Trasporto del meccanismo con il rullo indurito
5. Struttura di sostegno
6. Sistema della valvola e sistema di controllo elettrico

I. Flask che separa macchina

Per il distacco delle boccette vuote dall'automobile di trasferimento, separando per fare fronte e trascinare, disponendo per fare fronte e trascinarsi il trasportatore a rulli ed ulteriore trasporto attraverso la linea di modellatura

Consistere

1. Dispositivo di sollevamento
2. Dispositivo di guida
3. Individuazione del dispositivo per la boccetta
4. Unclamp il dispositivo
5. Sistema della valvola e sistema di controllo elettrico

Dispositivo di pulizia di G. Pallet

Per liberare le superfici superiori dei pallet dalla sabbia di modellatura residua

Consistere

1. Struttura
2. Lama regolabile
3. Scorrevole della guida per il trasportatore a rulli pesante con cuscinetto a sfera
4. Spazzola con la ruspa spianatrice anteriore regolabile e capace piangenti di oscillazione su e giù

Dispositivo di pulizia della parete di K. Inner

Raschiatura fuori dalla sabbia residua sulla parete interna del contenitore di sabbia per impedire la sabbia la caduta durante il modanatura.

Consistere

1. Struttura
2. Molla di torsione di ROSTA dalla Svizzera.
3. Ruspa spianatrice regolabile
4. Dispositivo di guida
5. Dispositivo di sollevamento
6. Sistema della valvola e sistema di controllo elettrico

I. trasportatore a rulli, indicizzando barretta, attenuante barretta

per trasportare il contenitore di boccetta uno per uno sulla canalizzazione, un passo del contenitore di sabbia per volta; per fare lentamente una fermata della sabbiera per bufferizzazione della sabbia per costruzioni della tavola del rotolo

Consistere

1. Impianto di alimentazione di potenza idraulica del cilindro dell'olio con pressione
2. Sostenendo e rullo di guida

Meccanismo di M. Positioning

riparazione del pallet all'estremità della linea fusa del trasportatore

Consistere

1. Base di appoggio trasferibile
2. Piatto rotatorio idraulico
3. Sistema della valvola
4. sistema di controllo elettrico

N. circuito idraulico

Fornisca la alimentazione di rete per il funzionamento della linea di modanatura

Consistere

1. Stazione idraulica
2. Valvola e blocchetto della valvola
3. Serbatoio dell'olio
4. Sistema del controllo della temperatura dell'olio
5. Radiatore di olio idraulico
6. Insieme completo del pannello di controllo della valvola

O. sistema di controllo elettronico

Per l'operazione automatica della linea di modanatura e per la riparazione ed il mantenimento di collegamento operazione dell'installazione di non collegamento e di operazione manuale

1. SpA di Siemens, con il touch screen ed Ethernet ecc della rete
2. Interfaccia c dell'uomo-macchina
3. Piatto di scala
4. Componenti elettriche a bassa tensione
5. Sistema di controllo dello SpA
6. Sistema telecomandato
